整定弹簧支吊架与刚性吊架的区别,整定弹簧支吊架合理的安装步骤

发布时间：2018-10-8 10:53:29 来源:http://www.cnhuali.com 浏览次数：

摘要：整定弹簧支吊架的弹簧都具有一定的刚度，在外力荷载的作用下可以变形（位移）。整定弹簧支吊架在弹簧工作范围内，整定弹簧支吊架管道有小的变形过程时，不会完全失去其分配荷载，从而控制荷载转移量。

上一篇我们就整定弹簧支吊架的广泛应用,整定弹簧支吊架的验收标准做了详细介绍和说明。本篇文章我们简单的对整定弹簧支吊架与刚性吊架的区别,整定弹簧支吊架合理的安装步骤进行描述，作为专业的弹簧支吊架生产厂家，将尽心整理发布各类弹簧支吊架知识，竭诚为您服务。

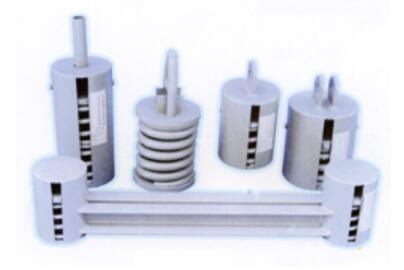

整定弹簧支吊架与刚性吊架的区别

整定弹簧支吊架的弹簧都具有一定的刚度，在外力荷载的作用下可以变形（位移）。整定弹簧支吊架在弹簧工作范围内，整定弹簧支吊架管道有小的变形过程时，不会完全失去其分配荷载，从而控制荷载转移量。整定弹簧支吊架一般用于管段在垂直方向有热位移的场所，引起管道支点的变位，若该支点为刚性支吊架，将会妨碍管段的变位，或使管段脱离支吊架，致使管道产生过大的力和应力。如果采用弹簧管托、管吊则不会产生这种现象。在整个设计过程中要注意整定弹簧支吊架的用量，严控依据弹簧支吊架的造型标准合适设计，降低成本，创造利润大化。

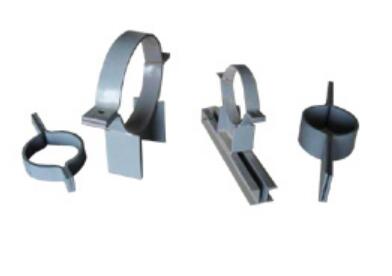

从理论上讲，刚性支架的刚度为无穷大，在外力荷载的作用下没有变形，一般用在无垂直位移的地方。

整定式弹簧支吊架有两大系列，主要是由西北电力设计院设计的T1、T2、T3、T4、T5型和华东电力设计院设计的TH1、TH2、TH3型，两系列的基本特性相同，广泛用于电力、冶金、化工、石油、纺织等工业，在运行中产生热位移的管道系统及其设备装置。

整定弹簧支吊架合理的安装步骤

管道投入正常运行后，检查弹簧支吊架在工作载荷时的位移是否与设计一致。管道停止运行后，检查指示板是否复位到安装载荷的位置。弹簧支吊架装配常用的方法有以下几种。

1)完全互换法。在同类零件中，任选一个装配零件，不经修配，并能达到规定的装配要求，这种装配方法称为完全互换法。完全互换法的优点是装配操作简便，生产效率高，适用于组成环数少、精度要求不高或大批量生产。

2)选择装配法。整定式弹簧支吊架将零件的制造公差适当放大到经济可行的程度，然后选择合适的零件进行装配，以保证规定的装配梢度。并按公差范围把零件分成若干组，然后一组一组地进行装配，以达到规定的配合要求。选择装配法的优点是降低加工成本，分组选择后零件的配合精度高。常用于大批量生产中装配精度要求很高、组成环数较少的场合。 3)修配法。指修去指定零件上预留修配量以达到装配精度的装配方法。修配法的优点是可降低对零件的制造精度要求，适用于单件小批量生产以及装配精度要求高的场合。

4)调配法.调核某个零件的位置或尺寸以达到装配精度的装配方法，如调换垫片、垫圈、套筒等控制调整件的尺寸。调配法的优点是零件可按经济公差精度加工零件。适用于除必须采用分组选配的精密配件外，一般可用于各种装配场合。

可变弹簧支吊架的功能件主要有哪些，可变弹簧支吊架的平衡分析在下一篇继续做详细介绍，如需了解更多我们的信息，请持续关注。
整定弹簧支吊架与刚性吊架的区别,整定弹簧支吊架合理的安装步骤由弹簧支吊架生产厂家江苏省华力电力设备有限公司于2018-10-8 10:53:29整理发布。
转载请注明出处：http://www.cnhuali.com。
